6 نمونه جک ریلی پارکینگ کاربردی
جک ریلی پارکینگ برای ورودی هایی که درب به صورت کشویی حرکث می کند انتخابی دقیق و منظم است و سفارش درست آن باید بر اساس وزن درب, طول مسیر, موتور, برد و ایمنی انجام شود.
| بخش قابل بررسی | توضیح کاربردی |
|---|---|
| نوع بازشو کشویی | حرکت درب روی ریل باید آزاد و بدون گیر باشد تا موتور نیروی خود را صرف جابه جایی روان لنگه کند و به چرخ ها فشار اضافه وارد نشود. |
| وزن درب فلزی | وزن سازه تعیین می کند چه توان موتوری لازم است و اگر ظرفیت دستگاه کمتر از نیاز باشد, گیربکس و دنده شانه ای زودتر دچار استهلاک می شوند. |
| تعداد تردد روزانه | ورودی های پرتردد به موتوری با سیکل کاری مناسب و برد پایدار نیاز دارند تا باز و بسته شدن پیوسته باعث داغ شدن یا اختلال فرمان نشود. |
| برد کنترل و فرمان | برد مرکزی زمان حرکت, توقف, کند شدن انتهای مسیر و هماهنگی با ریموت و فتوسل را مدیریت می کند و در عملکرد نرم دستگاه اثر جدی دارد. |
| ریموت و دسترسی کاربران | کیفیت ریموت و گیرنده روی برد فرمان باعث می شود ورود و خروج خودروها با تأخیر کمتر انجام شود و مدیریت کاربران ساختمان ساده تر باشد. |
| فتوسل و ایمنی مسیر | فتوسل مانع را در مسیر حرکت تشخیص می دهد و کمک می کند هنگام عبور خودرو یا نفر, فرمان توقف یا برگشت به موقع اجرا شود. |
| هماهنگی ریل و فریم | ریل, چرخ, فریم و محل نصب موتور باید هم راستا باشند تا حرکت کشویی درب ضربه نداشته باشد و دنده شانه ای درگیر شدن یکنواختی پیدا کند. |
ساختار فنی و اجزای اصلی جک ریلی پارکینگ

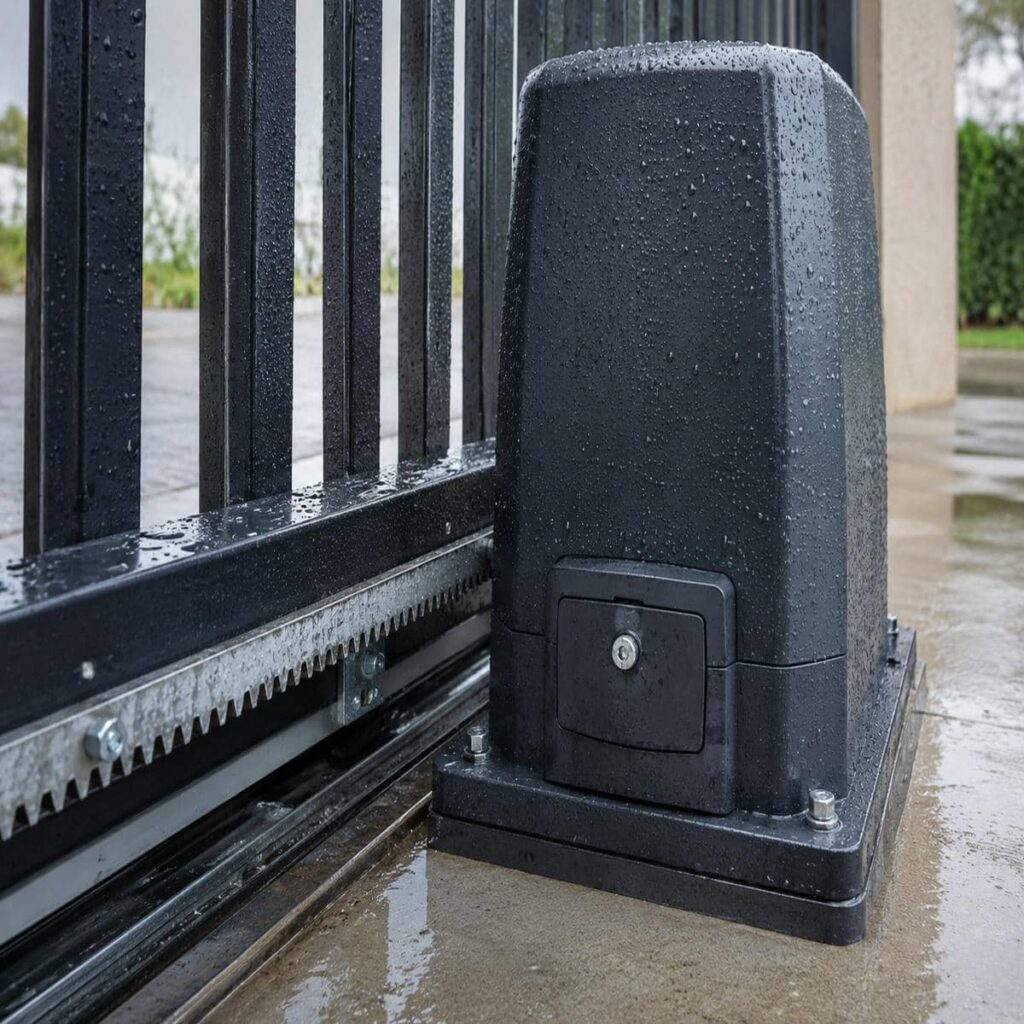

جک ریلی پارکینگ از چند بخش اصلی تشکیل می شود که هرکدام روی کیفیت حرکت درب اثر مشخص دارند. موتور نیروی لازم را تولید می کند, گیربکس آن را به حرکت کنترل شده تبدیل می کند و دنده شانه ای این نیرو را به درب منتقل می کند. برد فرمان هم وظیفه دارد زمان شروع, توقف, شتاب اولیه, کند شدن انتهای مسیر و هماهنگی با ریموت و فتوسل را مدیریت کند. در مدل های ریلی, برخلاف سیستم های بازویی, کیفیت ریل و چرخ اهمیت بسیار بیشتری دارد؛ چون کوچک ترین کجی, آلودگی یا شکستگی در مسیر می تواند باعث لرزش, صدای اضافه و فشار به موتور شود. معیار انتخاب صحیح این است که وزن درب, تعداد تردد, طول حرکت, وضعیت فریم و نوع استفاده روزانه با ظرفیت واقعی دستگاه هماهنگ باشد. انتخاب فقط بر اساس ظاهر موتور یا کوچک بودن قاب, تصمیم فنی مطمئنی نیست؛ چون بار اصلی روی گیربکس, دنده و مسیر حرکت قرار می گیرد.
کیفیت ریل و جزئیات اجرای قطعات
در جک ریلی پارکینگ, اجرای تمیز ریل و دنده شانه ای به اندازه توان موتور اهمیت دارد. اگر ریل روی سطح ناصاف نصب شود یا چرخ ها لق باشند, درب هنگام حرکت ضربه می زند و این ضربه به مرور به موتور و برد آسیب می رساند. محل نصب موتور باید روی شاسی محکم قرار بگیرد و فاصله دنده شانه ای با چرخ دنده خروجی دقیق تنظیم شود؛ نه آن قدر فشرده که حرکت سنگین شود و نه آن قدر آزاد که دندانه ها رد کنند. جنس درب نیز در انتخاب مدل اثر دارد. درب فلزی سنگین, درب ویلایی عریض یا ورودی هایی که در معرض گردوغبار و رطوبت هستند به قطعات مقاوم تر و کاور مناسب تری نیاز دارند. ریسک انتخاب غلط این است که سیستم در روزهای اول کار کند, اما بعد از مدتی با صدای زیاد, کندی حرکت, گیر کردن مسیر یا خطای برد روبه رو شود و هزینه تعمیر زودهنگام ایجاد کند.
کاربری رایج در ورودی های کشویی فلزی و ویلایی
جک ریلی پارکینگ بیشتر برای ورودی هایی مناسب است که فضای جانبی کافی دارند و درب به جای باز شدن به داخل یا بیرون, روی ریل کنار دیوار حرکت می کند. این مدل برای درب های فلزی سنگین, ورودی های ویلایی, پارکینگ های صنعتی سبک و ساختمان هایی که نمی خواهند فضای پشت درب اشغال شود, انتخابی کاربردی است. در ساختمان کم تردد, نرمی حرکت و ایمنی مسیر مهم ترین دغدغه است؛ اما در ورودی پرتردد باید توان موتور, کیفیت برد, تحمل سیکل کاری و سرعت عملکرد با دقت بیشتری بررسی شود. فتوسل در چنین ورودی هایی فقط یک قطعه جانبی نیست, چون مسیر حرکت درب کشویی طولانی تر است و احتمال ورود ناگهانی خودرو یا نفر وجود دارد. پیش از سفارش, باید محل قرارگیری موتور, طول ریل, وضعیت کف, مسیر جمع شدن درب و امکان نصب دنده شانه ای بررسی شود تا مدل انتخابی با سازه موجود هماهنگ بماند.
نصب و سفارش جک ریلی پارکینگ
نصب جک ریلی پارکینگ زمانی نتیجه قابل اتکا می دهد که قبل از انتخاب مدل, خود درب و مسیر حرکت آن بررسی شود. اگر درب با دست به سختی حرکت کند, موتور قوی هم فقط بخشی از مشکل را پنهان می کند و فشار اضافی به گیربکس وارد می شود. نصاب باید وزن تقریبی درب, طول مسیر کشویی, سلامت ریل, وضعیت چرخ ها, جای مناسب موتور, محل عبور کابل و نقطه نصب فتوسل را بررسی کند. بعد از این مرحله می توان درباره توان موتور, نوع برد, تعداد ریموت و جزئیات ایمنی تصمیم گرفت. سفارش حرفه ای یعنی دستگاه نه ضعیف تر از نیاز پروژه انتخاب شود و نه به شکلی غیرضروری بزرگ و پرهزینه باشد. برای دریافت پیشنهاد دقیق, مشخصات ورودی و عکس مسیر حرکت را ارسال کنید تا آهن حفاظ مدل مناسب را بر اساس شرایط واقعی سازه معرفی کند.
نکات کلیدی جک ریلی پارکینگ
- ریل و چرخ باید قبل از نصب کاملاً بررسی شوند.
- وزن درب با توان موتور باید هماهنگ باشد.
- برد کنترل باید فرمان حرکت و توقف را دقیق اجرا کند.
- فتوسل برای ایمنی مسیر کشویی ضروری است.
- دنده شانه ای باید با فاصله درست نصب شود.
- تردد بالا به سیکل کاری قوی تر نیاز دارد.
برای سفارش دقیق, وزن درب, طول مسیر, وضعیت ریل, تعداد تردد, محل نصب موتور و نیازهای ایمنی باید بررسی شود تا مدل مناسب انتخاب گردد.
قیمت به مشخصات موتور, برد, ریموت, فتوسل, متریال قطعات, سرایط نصب و وضعیت درب وابسته است و برای قیمت روز باید تماس گرفته شود.
